Smart ME 200--爱赛为_ACV_燃气壁挂炉_生活热水换热水箱_采暖热水二合一落地锅炉

型号从200L-800L，可满足各种住宅及轻商业应用

在SMART系列”罐中罐“水箱基础上增加底部碳钢盘管

可再生能源系统完美的组合，适用于太阳能、热泵、锅炉、余热回收系统、集中供热等多种热源，设计灵活

可作为采暖回路中的低热损去耦罐，无需额外的配置

一次侧浸入式电加热装置可选，3kW或者6kW（SMART ME800除外）

专用水地暖接口

生活热水存储温度> 60°C，抑制军团菌的滋生

高品质50mm聚氨酯保温层（ME 600 和 ME 800是100mm）

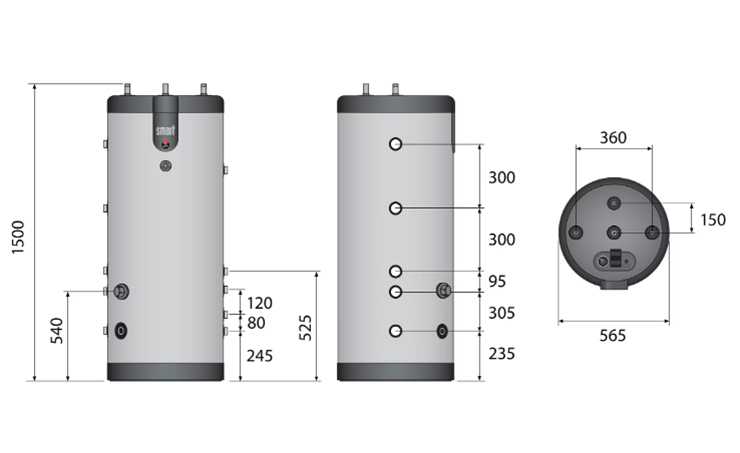

1.一次水入口

2.一次水出口

3.盘管循环水入口

4.盘管循环水出口

5.采暖水回水口

6.采暖水供水口

7.温度传感器套管

8.电加热装置接口（Smart ME800除外）

设计特性
		Smart ME 200	Smart ME 300	Smart ME 400	Smart ME 600	Smart ME 800
容量（总容量）	L	203	303	395	606	800
容量（一次侧）	L	95,7	165	219	365	517
线圈功率	L	8,3	12	12	16	20
重量（净重）	kg	68	99	120	180	220
最高工作温度	°C	90	90	90	90	90
最大操作压力供暖（一次水）	bar	3	4	4	4	4
最大操作压力（生活热水）	bar	8,6	8,6	8,6	8,6	8,6
最大运行压力（盘管）	bar	10	10	10	10	10
一次水流量（EN 12897:2016）	L/s	0,70	1,25	1,25	1,25	1,25
一次侧系统压降 (EN12897:2016)	mbar	41,6	51,2	53,5	55,6	58,5
上层盘管压降	mbar	460	533	533	186	216
盘管内相应流量	L/h	3000	3000	3000	3000	3000
接口-一次水	Ø"	1 F	1 F	1 F	1 F	1 F
接口-生活热水	Ø"	3/4 M	3/4 M	3/4 M	3/4 M	1 ½ M
接口-循环水/安全阀	Ø"	3/4 M	3/4 M	3/4 M	3/4 M	1 ½ M
接口-发热元件	Ø"	1 ½ F	1 ½ F	1 ½ F	1 ½ F	-
接口-盘管	Ø"	1 M	1 M	1 M	1 M	1 M
盘管加热面积	m²	1,4	1,8	1,8	2,5	3
供热特性
		Smart ME 200	Smart ME 300	Smart ME 400	Smart ME 600	Smart ME 800
再热时间（EN 12987）	min	10	10	10	10	10
再热性能（EN 12987）	kW	24,7	29,7	45,6	50,2	54
最大吸收热量（热源：盘管）	kW	16,3	19	25	29	35
最大吸收热量（热源：锅炉）	kW	31	32	43	48	73
生活热水性能
		Smart ME 200	Smart ME 300	Smart ME 400	Smart ME 600	Smart ME 800
40°C时峰值流量	L/10’	321	418	558	686	922
40°C时第1小时峰值流量	L/60’	1063	1225	1633	1872	2666
40°C时连续流量	L/h	890	967	1289	1423	2093
45°C时峰值流量	L/10’	275	348	464	582	790
45°C时第1小时峰值流量	L/60’	911	1003	1338	1559	2285
45°C时连续流量	L/h	763	786	1048	1172	1794
60°C时峰值流量	L/10’	161	206	274	358	504
60°C时第1小时峰值流量	L/60’	536	590	786	935	1368
60°C时连续流量	L/h	450	461	614	693	1037
Eco Design Fields
		Smart ME 200	Smart ME 300	Smart ME 400	Smart ME 600	Smart ME 800
能效等级（存储）		B	C	C	-	-
静态热损（能效标签）	W	57	77	87	120	134
