HeatMaster 85 TC Evo--爱赛为_ACV_燃气壁挂炉_生活热水换热水箱_采暖热水二合一落地锅炉

内置ACVmax控制器，支持Modbus通讯协议；

全冷凝技术：在采暖和热水模式下均可实现冷凝；

可同时满足采暖和热水需求，或单独用以提供热水；

可提供高峰值、大连续流量的热水；

采用爱赛为不锈钢”罐中罐“生活热水水箱，无需牺牲阳极；

结构紧凑，节省空间：采暖、生活热水功能合二为一，大大减少设备间的面积；

不锈钢热交换器减少维护成本，增加系统使用寿命；

落地式锅炉，一次侧储水量大，适用于各种采暖系统；

可级联安装，提供更大的输出；

可以搭配Aneto系列单加热炉或Smart系列生活热水水箱，提供多样且灵活的采暖、热水方案。

1.烟气\空气入口同心盒

2.烟气排气管

3.燃烧室

4.不锈钢热交换器

5.不锈钢”罐中罐“生活热水内罐

6.一次水回路分隔板

7.自来水预热区

8.保温层

9.冷凝水回收盘+NTC5温度传感器（烟气）

10.高效循环泵

11.NTC2 温度传感器（采暖回水）

12.电路板（背面带有备用保险丝）

13.ACVMax控制器面板

14.On-Off开关

15.生活热水水箱温度传感器套管（含传感器）

16.自动排气阀

17.燃气管道

18.NTC1温度传感器（采暖供水）

19.燃气阀

20.生活热水安全阀

21.低氮全预混比例输出燃烧器（带风机）

22.空气进气口

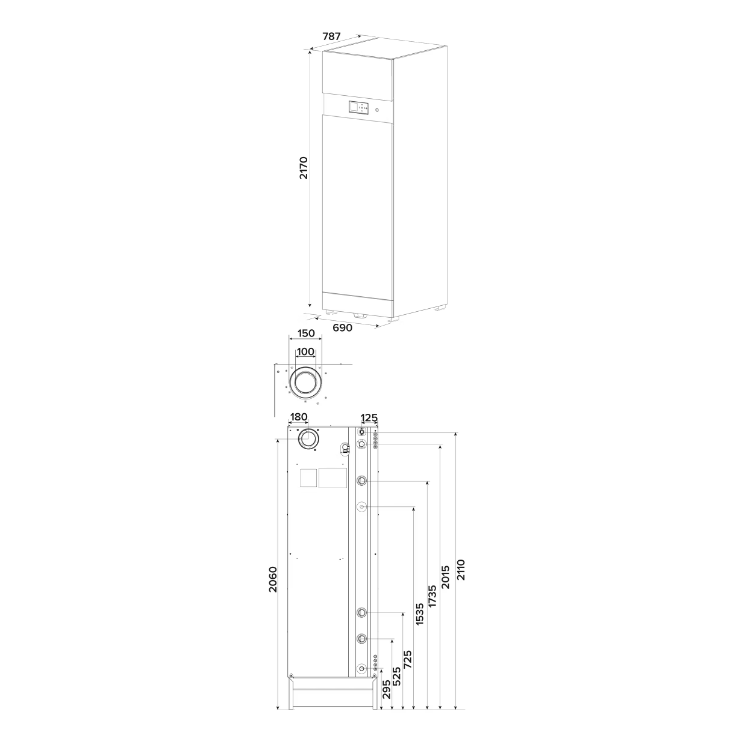

建设性特征
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
容量(总计)	L	315	315
容量(主要)	L	125	125
容量(生活热水)	L	190	190
烟囱:烟道中的最大压降	镤	150	150
烟囱:同心烟道的最大长度	m	22	22
烟囱连接	毫米	100/150	100/150
连接加热	Ø"	1层	1层
连接- DHW	Ø"	1米	1米
连接气体	Ø"	3/4米	3/4米
连接-安全阀	Ø"	1/2米	1/2米
最高工作温度	C	87	87
δt = 20°C时的水压降锅炉	毫巴(millibar压力单位)	9	14
最大工作压力加热(主)	酒吧	3	3
最大工作压力(DHW)	酒吧	8,6	8,6
倾斜时的高度	毫米	2270	2270
重量(空载)	公斤	298	298
加热特性
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
从10到80℃的预热时间(热源:锅炉)	部	27	24
从40℃到90℃的再加热时间	部	37	36
从40℃到80℃的再加热时间	部	18	16
从10到90℃的加热时间	部	47	43
燃烧
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
输入最大(加热)HCV	千瓦	77,6	94,4
输入最大(加热)LCV	千瓦	69,9	85,0
燃烧效率	%	98,1	98
30%负载时的效率(EN15502-1)	%	109,0	108
100%负载时的效率(50/30°C)	%	105,8	105,8
效率(最大输出)80/60°C	%	97,3	97
效率(最小输出)80/60摄氏度	%	97,3	97,5
效率DHW模式δT 30K	%	103,9	103,9
最大输出二氧化碳排放量	百万分率	34	51
一氧化碳排放量最小输出	百万分率	7	6
燃烧产物(气体)的质量比	千克/小时	114	111
氮氧化物加权(GCV) (EN15502)	毫克/千瓦小时	33,1	29,3
氮氧化物等级(EN15502)		6	6
最大输出功率(80/60°C)	千瓦	68,0	82,9
最小输出功率(80/60°C)	千瓦	20,9	20,5
最大输出功率(50/30°C)	千瓦	74,0	89,9
气体流量(最小输出)	米/小时	2,2	2,1
家用热水性能
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
40°C时的峰值流量	L/10 '	716	783
40°C时第1小时的峰值流量	60英尺长	2455	2895
40°C时持续流动	长/高	2087	2534
45°C时的峰值流量	L/10 '	592	646
45°C时第1小时的峰值流量	60英尺长	2083	2456
45°C时持续流动	长/高	1789	2172
60°C时的峰值流量	L/10 '	348	371
60°C时第一个小时的峰值流量	60英尺长	1391	1638
60°C时持续流动	长/高	1252	1520
电特性
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
电压	V	230	230
频率	赫兹	50	50
保护知识产权		20	20
电力消耗	W	210	266
电力要求	A	1,4	1,7
生态设计领域
		HeatMaster 70 TC Evo	HeatMaster 85 TC Evo
空间加热能效等级		A	A
季节性空间加热效率(35°C)	%	93	92
声明的负载曲线		XXL	XXL
水暖能效等级		A	A
水加热能效[ηwh] (EU 814/2013第2 (15)条Ann。四-3)	%	85,0	85
LWA室内声功率级	分贝	60	61
