Watermaster 45--爱赛为_ACV_燃气壁挂炉_生活热水换热水箱_采暖热水二合一落地锅炉

采用ACVMax低氮全预混燃烧器，集成modbus控制

在生活热水模式下实现冷凝回收

可提供高峰值、长时间的连续大流量热水供应

不锈钢生活热水水箱——无需牺牲阳极

结构紧凑，占地面积小，节省设备间空间

优质不锈钢热交换器，减少维护，增加系统使用寿命

可多台级联，满足大功率热水应用需求

1.烟气/空气入口同轴盒

2.燃气排气管

3.燃烧室

4.不锈钢热交换器

5.不锈钢“罐中罐”（一次水外罐+生活热水内罐）

6.一次水回路分隔盘

7.自来水预热区

8.保温层

9.冷凝水回收盘+NTC5温度传感器（烟气）

10.循环泵

11.NTC2温度传感器（一次水回水）

12.电路板（背面带有备用保险）

13.ACVmax触摸式控制面板

14.On-Off开关

15.生活热水水箱温度传感器套管（含传感器）

16.自动排气阀

17.燃气管道

18.NTC1 温度传感器（一次水供水）

19.燃气阀

20.生活热水安全阀/T&P阀

21.低氮全预混比例输出燃烧器（带风机）

22.空气进气口

23.生活热水出口

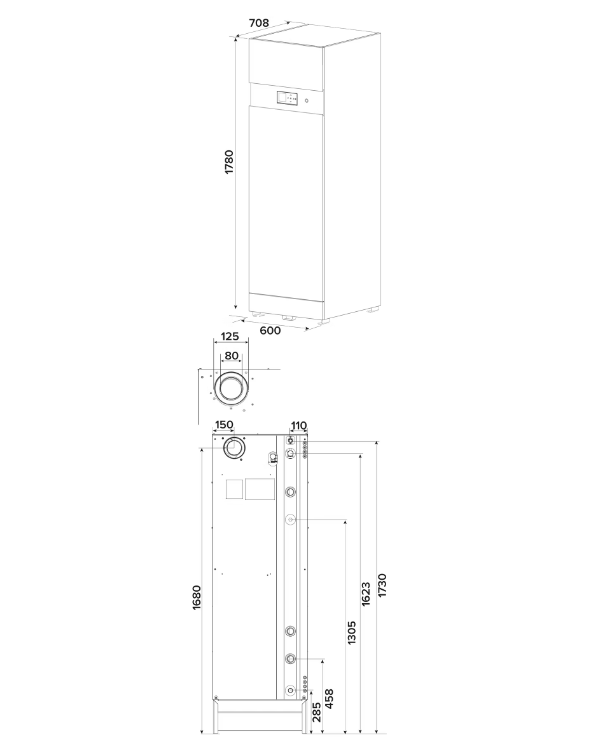

结构特性
		WaterMaster 45 Evo
容量（总容量）	L	196
容量（一次侧）	L	100
容量（生活热水）	L	96
盘管容量	L	0
烟道：烟道内最大压降	Pa	130
烟道：同轴烟道最大长度	m	20
烟道连接	Ømm	80/125
接口-一次侧	Ø"	1 F
接口-生活热水	Ø"	1 M
接口-燃气	Ø"	3/4 M
接口-安全阀	Ø"	1/2M
最高工作温度	°C	87
锅炉水压压降 @ Δt = 20°C	mbar	10
最大工作压力（一次水）	bar	3
最大工作压力（生活热水）	bar	8,6
倾斜时的高度	mm	1855
重量（净重）	kg	177
加热特性
		WaterMaster 45 Evo
10 to 80°C预加热时间（热源：锅炉）	min	23
从40加热至90°C再热时间	min	25
从40加热至80°C再热时间	min	16
从10至 90°C的加热时间	min	30
燃烧特性
		WaterMaster 45 Evo
最大输入（采暖）高	kW	50,0
最大输入功率（采暖）低	kW	45,0
燃烧效率	%	97,9
生活热水模式下效率 ΔT 30K	%	103,1
生活热水模式下效率 (EN89)	%	108,5
CO 排放@最大输出	ppm	63
CO 排放@最小输出	ppm	4
燃烧产物（气体）质量流量	kg/h	76
NOx 加权 (GCV) (EN15502)	mg/kWh	30,2
NOx 等级 (EN15502)		6
燃气流量（最小输出）	m³/h	0,9
生活热水性能
		WaterMaster 45 Evo
40°C时峰值流量	L/10’	451
40°C时第1小时峰值流量	L/60’	1610
40°C时连续流量	L/h	1390
45°C时峰值流量	L/10’	373
45°C时第1小时峰值流量	L/60’	1366
45°C时连续流量	L/h	1192
60°C时峰值流量	L/10’	224
60°C时第1小时峰值流量	L/60’	894
60°C时连续流量	L/h	820
电气特性
		WaterMaster 45 Evo
电压	V	230
频率	Hz	50
外壳防护等级		30
电功率	W	126
电流	A	0,85
Eco Design Fields
		WaterMaster 45 Evo
负荷曲线		L
生活热水加热能效等级		A
生活热水加热能效 [ηwh] (EU 814/2013 Art 2 (15) Ann.IV-3)	%	87,2
室内噪声水平 [LWA] (EN15036-1)	dB	59
